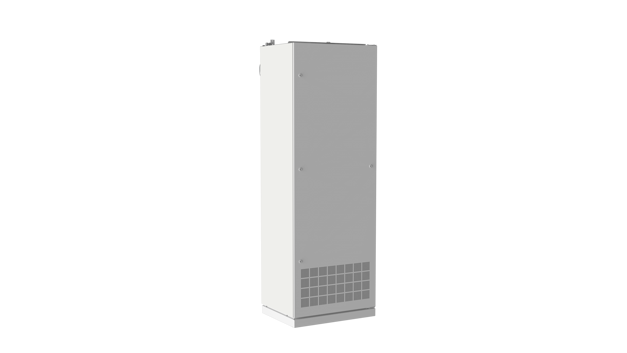

AM 900

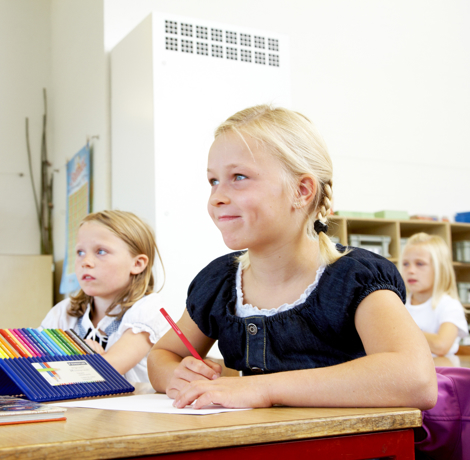

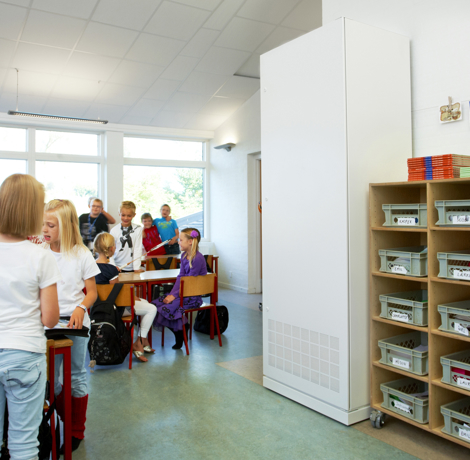

Airmaster AM 900 är ett golvstående ventilationsaggregat som är speciellt lämpligt för t.ex. klassrum, mötesrum och kontorslandskap där det finns behov av ett effektivt luftutbyte utan störande ljud.
AM 900 är ett balanserat, decentralt ventilationsaggregat med värmeåtervinning som finns att få i olika versioner för uppblandnings- respektive förträngningsventilation. De olika ventilationsprinciperna gör aggregatet väldigt flexibelt, och modellen väljs utifrån lokalens inredning och användning.

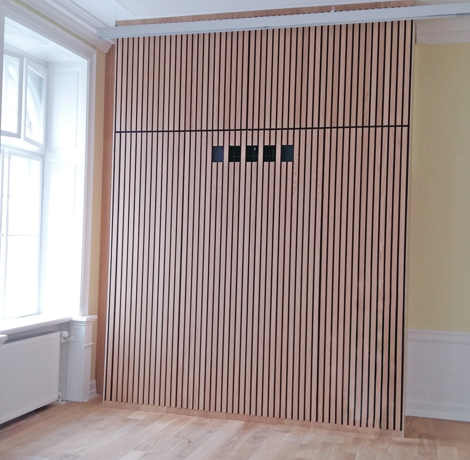

Aggregatet kan placeras fristående på golvet eller diskret mellan skåp som en integrerad del av lokalen. Ventilationsaggregatet kan som alla Airmaster aggregat behovsstyras med t.ex. CO2-givare, närvarogivare (PIR) eller hygrostat. Aggregatet levereras med separat manöverpanel men kan också anslutas till central styrning.
Exempel på användningsområden:

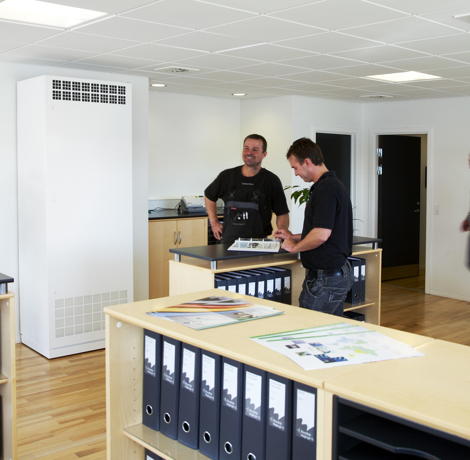

- Kontor
- Möteslokaler
- Institutioner
- Gym och liknande
Data AM 900
|
TEKNISKA DATA |
Filterklass |
30 dB(A) |
35 dB(A) |
|
Uppblandning |
|||
|
Maximal kapacitet |
ePM10 75% ePM1 55% ePM1 80% |
690 m3/h 669 m3/h 649 m3/h |
830 m3/h 805 m3/h 780 m3/h |
|
Kastlängd (0,2 m/s) |
6 m v. 690 m3/h |
7,2 m v. 830 m3/h |
|
|
Förträngning |
|||
|
Maximal kapacitet |
ePM10 75% ePM1 55% ePM1 80% |
650 m3/h 631 m3/h 611 m3/h |
800 m3/h 776 m3/h 752 m3/h |
|
Närzon (0,2 m/s) |
Närzon från armatur, ca. 1,2 m v. 650 m3/h |
Närzon från armatur, ca. 1,5 m v. 800 m3/h |
|
|
Nominell ström* |
1,8 A |
||
|
Nominell upptagen effekt* |
240 W |
||
|
Elanslutning |
1 x 230 V + N + PE / 50 Hz |
||
|
Kanalanslutningar |
Ø315 mm |
||
|
Kondensavlopp |
Ø4/6 mm |
||
|
Vikt |
180 kg |
||
|
Motströmsvärmeväxlare |
3 stk. PET |
||
|
Tilluftsfilter |
ePM10 75%, ePM1 55% eller ePM1 80% |
||
|
Frånluftsfilter |
ePM10 75% |
||
|
Färg, hölje |
Ral 9010 (vit) |
||
|
Elkabel |
3 x 1,5 mm2 |
||
|
Rekommenderad avsäkring |
13 A |
||
|
Läckström |
<– 6 mA |
||
|
Dimension (BxHxDJ) |
Uppblandning: 800 x 2323 x 602 mm |
||
|
Förträngning: 800 x 2323 x 687 mm |
|||
|
Minimum takhöjd |
2490 mm |
||
|
* Vid filterklass, tilluft / frånluft: ePM10 75% / ePM10 75% |
|||
|
Elektrisk Värmebatteri |
Förvärme |
Eftervärme |
|
Värmeeffekt |
1500 W |
1050 W |
|
Termosäkring, automatisk återställning |
75°C |
75°C |
|
Termosäkring, manuell återställning |
120°C |
120°C |
|
Vattenburet eftervärmebatteri |
Eftervärme |
|
Maximal driftstemperatur |
90°C |
|
Maximal driftstryck |
10 bar |
|
Värmeeffekt |
2345 W* |
|
Anslutningsdimension |
1/2" (DN 15) |
|
Material rör/fläns |
koppar/aluminium |
|
Motorventil, öppnings- och stängningstid |
60 s |
|
* Kapacitet vid: tillförsel/retur temperatur 60/40°C, vattenmängd 111 l/h |
|
Standard och tillval
|
STANDARD OCH TILLVAL |
AM 900 |
|
Bypass |
x |
|
Elektrisk förvärmebatteri |
• |
|
Elektrisk eftervärmebatteri |
• |
|
Vattenburet eftervärmebatteri (uppblandningsventilation) |
• |
|
CO2-givare (inbyggd) |
• |
|
Kondenspump |
• |
|
Motorstyrt avluftsspjäll |
x |
|
Motorstyrt tilluftsspjäll |
x |
|
Kapacitiv retur för motorstyrt spjäll |
• |
|
Motströmsvärmeväxlare (plast) |
x |
|
Energimätare |
• |
|
x: standard • : tillval |
|
Kastlängd och närzon
Kastlängd, uppblandningsprincip
Visas för luftmängd 830 m³/h. Vid andra luftmängder kan kastlängden beräknas med hjälp av: L2 = L1 x q2 / q1.
Hur långt AM 900 aggregatet sprider tilluften under taket beror på luftmängden.
Illustrationen visar tilluftens mönster och kastlängd.
1. Tilluften sett uppifrån - symetrisk (standard).
2. Tilluften sett uppifrån - asymetrisk.
3. Tilluften sett från sidan.
Kastlängden och spridningsbilden kan anpassas till lokalens utformning genom att justera tilluftsöppningen med hjälp av en plattång (se installationsmanual).
Noterbart angående takhöjd
AM 900 är lämpligt i ett rum med minst 2,49 m i takhöjd. Tilluftens mönster visas vid denna takhöjd.
AM 900 fungerar med takhöjder upp till 4,5 m. Höjd mer än 2,5 begränsar kastlängden.
Närzon, förträngningsprincip
Resultatet gäller för en undertemperatur på tilluften på 3-5°C.
AM 900 versioner

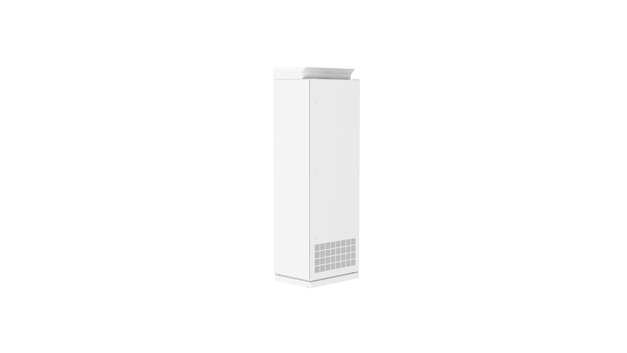

AM 900 HM – tilluft upptill

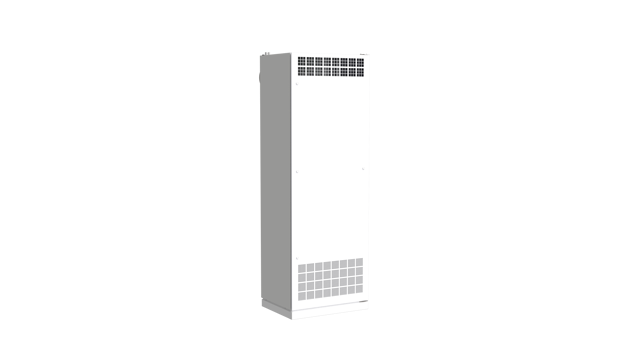

AM 900 HMF – tilluft överst på framsidan
AM 900 HMF – tilluft överst på framsidan
AM 900 HMF är en horisontell version där uteluft och avluft är riktade bakåt från aggregatet. Tilluftsgallret sitter upptill på framsidan av aggregatet och ventilerar enligt principen om uppblandningsventilation.AM 900 VM – tilluft upptill
AM 900 VM – tilluft upptill
AM 900 VM är en vertikal version där uteluft och avluft leds upp genom aggregatets ovansida. Tilluftsgallret sitter även här på ovansidan av aggregatet och ventilerar enligt principen om uppblandningsventilation.AM 900 VMF – tilluft överst på framsidan

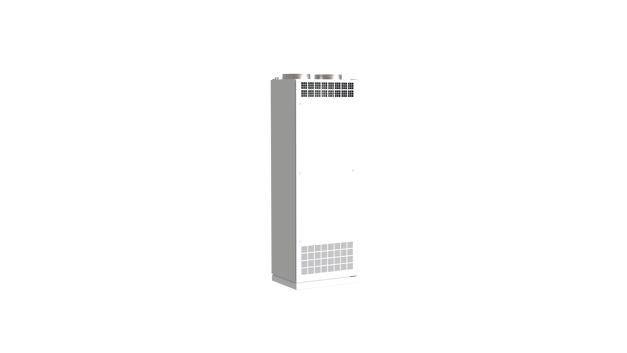

AM 900 VMF – tilluft överst på framsidan
AM 900 VMF är en vertikal version där uteluft och avluft leds upp genom aggregatets ovansida. Tilluftsgallret sitter upptill på framsidan av aggregatet och ventilerar enligt principen om uppblandningsventilation.
