Airmaster AM 500 är ett balanserat, decentralt ventilationsaggregat som är avsett att ventilera medelstora lokaler.

AM 500 är anpassad för att ventilera medelstora lokaler. Beroende på lokalen och aggregatets placering monteras en horisontell eller vertikal modell.

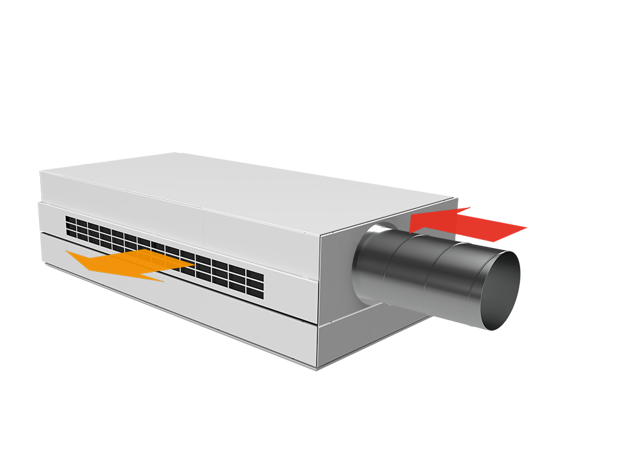

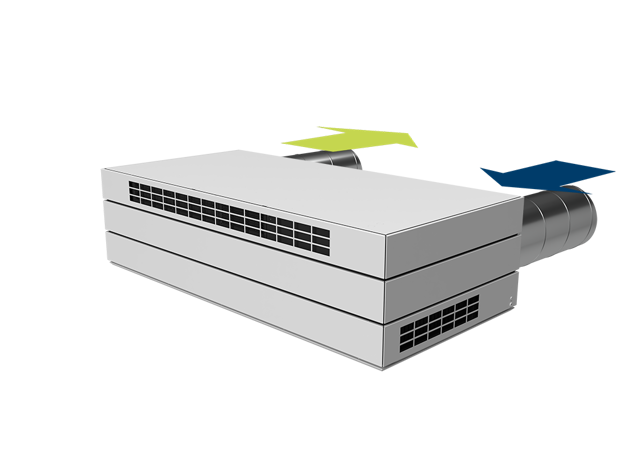

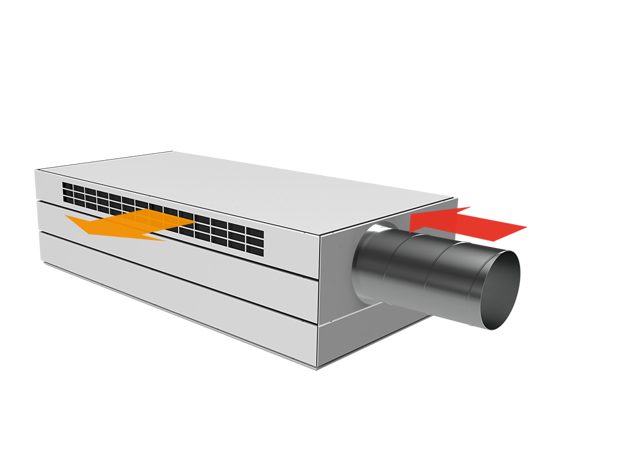

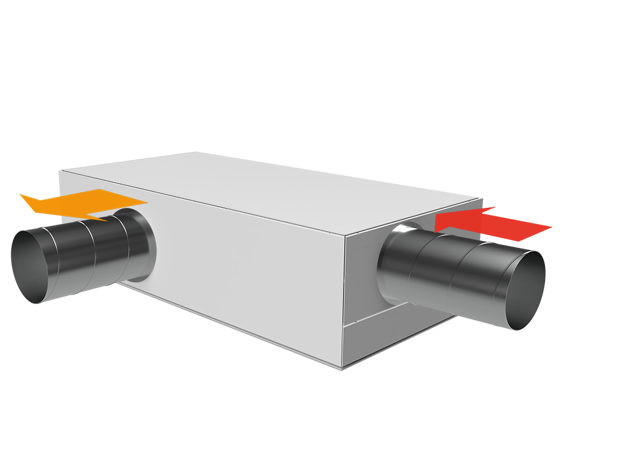

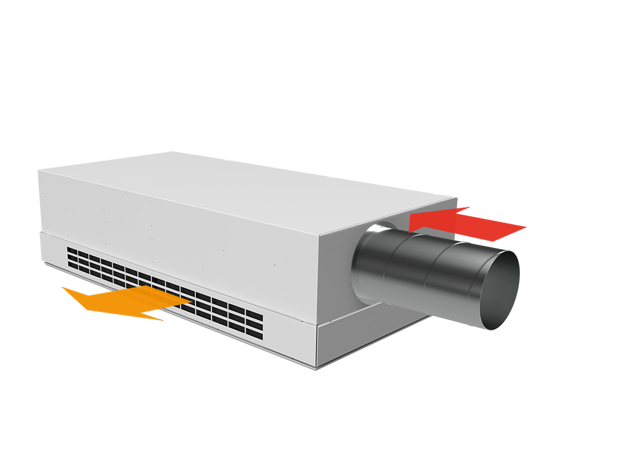

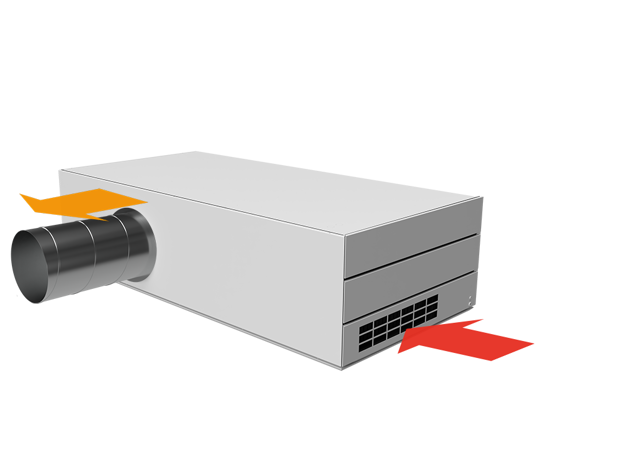

För AM 500 H modellen är det möjlig att ansluta en inverterstyrd CC 500 kylmodul. Det är också möjligt att ansluta frånluft och tilluft, eller bägge delar, i kanaler.

AM 500 levereras med en separat manöverpanel, men den kan också styras via Airmasters IoT-plattform Airmaster Airlinq® Online eller anslutas till ett intelligent fastighetssystem (BMS).

AM 500 är ett balanserat, decentralt ventilationsaggregat med hög värmeåtervinning. Det är energieffektivt i drift och skapar och bibehåller ett bra inomhusklimat på ett ekonomiskt försvarligt sätt.

Exempel på användningsområden:

Kontor
Möteslokaler

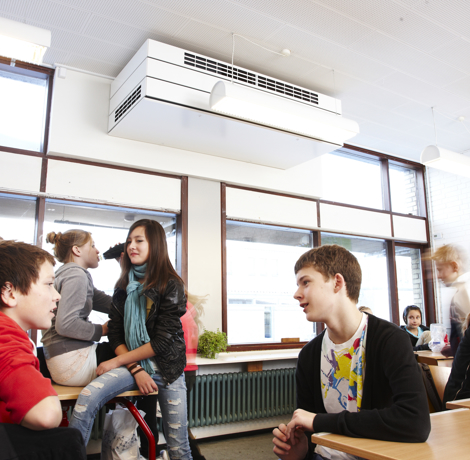

Skolor och institutioner

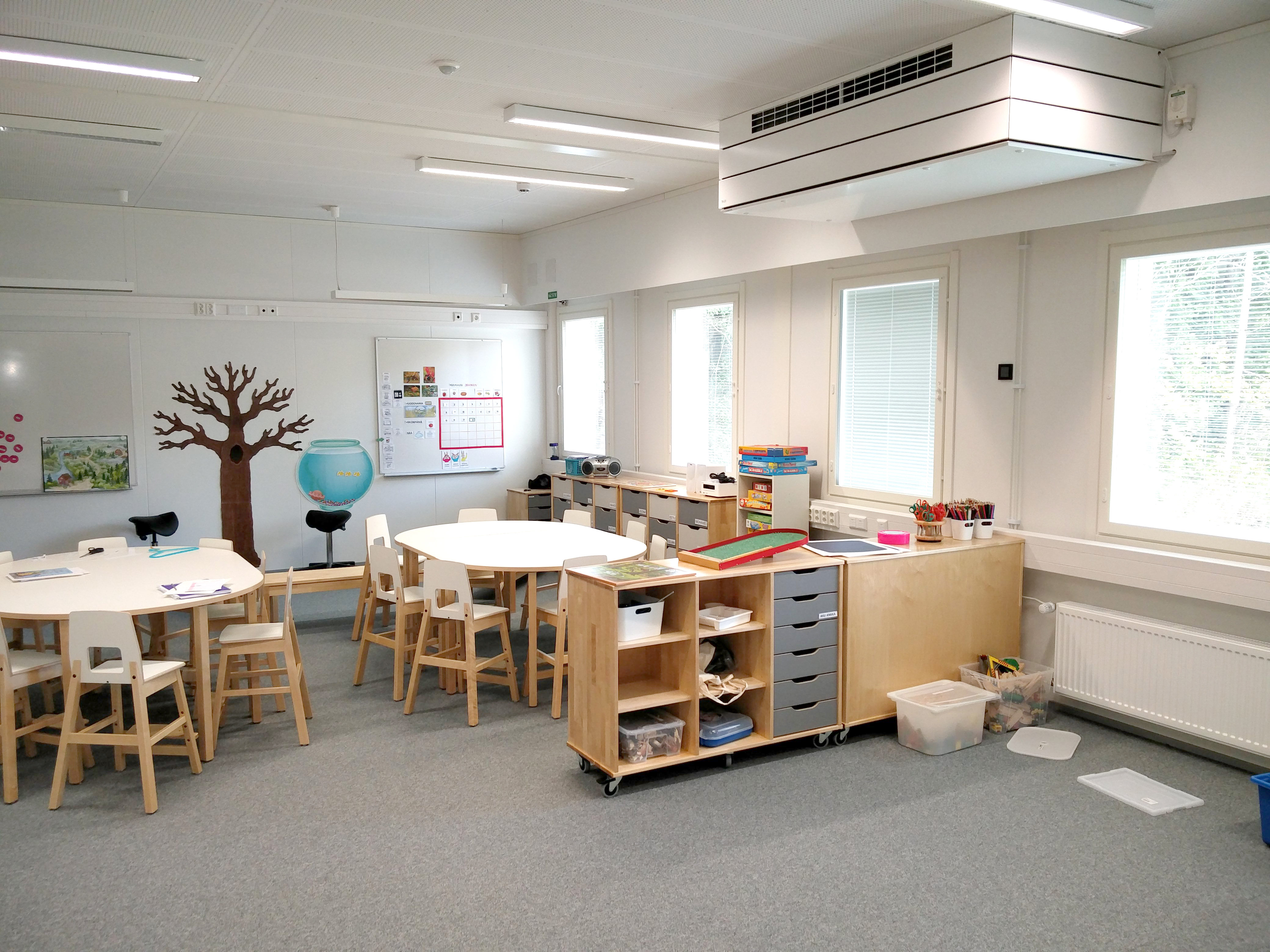

Modulhus

Downloads & Links

Datablad AM 500 Datablad CC 500 Kylmodul Manualer Ritningar Styrning och manövrering Verktyg och program AM 500 nomenklatur förklaring CC 500 nomenklatur förklaring Produktblad AM 500

Data AM 500

Tekniska Data	Filterklass	30 dB(A)	35 dB(A)
Maximal kapacitet	ePM10 75% ePM1 55% ePM1 80%	430 m3/h 387 m3/h 344 m3/h	550 m3/h 495 m3/h 440 m3/h
Kastlängd (0.2 m/s)	ePM10 75% ePM1 55% ePM1 80%	5,9 m v. 430 m3/h 5,4 m v. 387 m3/h 4,8 m v. 344 m3/h	7,5 m v. 550 m3/h 6,7 m v. 495 m3/h 6,0 m v. 440 m3/h
Nominell ström*		1,1 A
Nominell upptagen effekt*		132 W
Elanslutning		1 x 230 V + N + PE / 50 Hz
Kanalanslutningar		Ø250 mm
Kondensavlopp		Ø16 mm
Vikt		108 kg
Motströmsvärmeväxlare		Aluminium
Tilluftsfilter		ePM10 75%, ePM1 55% eller ePM1 80%
Frånluftsfilter		ePM10 75%
Färg, panel		RAL 9010 (vit)
Elkabel		3 x 1,5 mm2
Rekommenderad avsäkring		10 A
Läckström		<– 6 mA
Täthetsklass (luftläckage):		Klass L2 jfr. EN 1886:2007 Klass A2 jfr. EN 13141-7:2010
Dimension (BxHxDJ)		1600 x 439 x 779 mm
* Vid filterklass, tilluft / frånluft: ePM10 75% / ePM10 75%

Elektrisk Värmebatteri	Förvärme	Efter värme
Värmeeffekt	1000 W	630 W
Termosäkring, automatisk återställning	75°C	75°C
Termosäkring, manuell återställning	120°C	120°C

Vattenburet Eftervärmebatteri	EFTERVÄRME
Maximal drifttemperatur	90°C
Maximal drifttryck	10 bar
Värmeeffekt	858 W*
Anslutningsdimension	3/8" (DN 10)
Material rör/fläns	koppar/aluminium
Motorventil, öppnings- och stängningstid	60 s
* Kapacitet vid: tillförsel/retur temperatur 60/40°C, vattenmängd 53 l/h

Standard och tillval

STANDARD OCH TILLVAL	AM 500
Bypass	x
Elektrisk förvärmebatteri	•
Elektrisk eftervärmebatteri	•
Vattenburet eftervärmebatteri	•
CO2-givare (inbyggd)	•
PIR/närvarogivare (inbyggd)	•
Hygrostat	•
Kondenspump	•
Kylmodul (endast för horisontell modell)	•
Motorstyrt avluftsspjäll	x
Motorstyrt tilluftsspjäll	x
Kapacitiv retur för motorstyrt spjäll	•
Motströmsvärmeväxlare (alu)	x
Energimätare	•
Upphängning väggram / takram	•
Mini B USB (på aggregatets front)	•
x : standard • : tillval

Kastlängd

Airmasters ventilationsaggregat sprider tilluften på olika sätt beroende på inställningarna av tilluftslamellerna.
På bilden till visar de blå färgtonerna kastlängderna vid olika luftmängder för aggregatet.

1. Kastlängden sett uppifrån
2. Kastlängden sett från sidan

Data CC 500 kylmodul

Tekniska data
Nominell kyleffekt*	3280 W
Min. kyleffekt*	820 W
Nominell EER	3,16
Max. luftmängd	500 m3/h
Min. luftmängd**	250 m3/h
Elanslutning	1 x 230 V + N + PE / 50 Hz
Nominell elektrisk effekt	1038 W
Nominell strömstyrka	6,4 A
Elektrisk effektfaktor	0,71
Max. läckström	2,0 mA
Kylmedel	R410a
Fyllning	480 g
Kanalanslutning	Ø250 mm
Avloppsslang, diameter inv./utv.	Ø8/12 mm
Energiklass	A+
Vikt	82,8 kg
Dimension (BxHxDJ), inkl. aggregat	1600 x 439 x 1185 mm

* Anges enligt EN 308 och EN 14825 vid max. luftmängd med ePM10 75% filter.

** Vid aktivering av kylmodulen.

AM 500 versioner

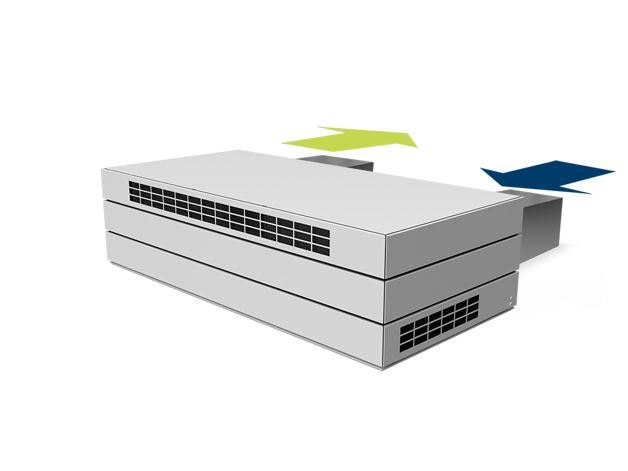

AM 500 HT

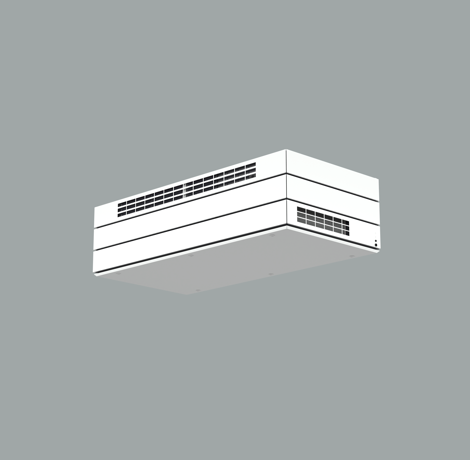

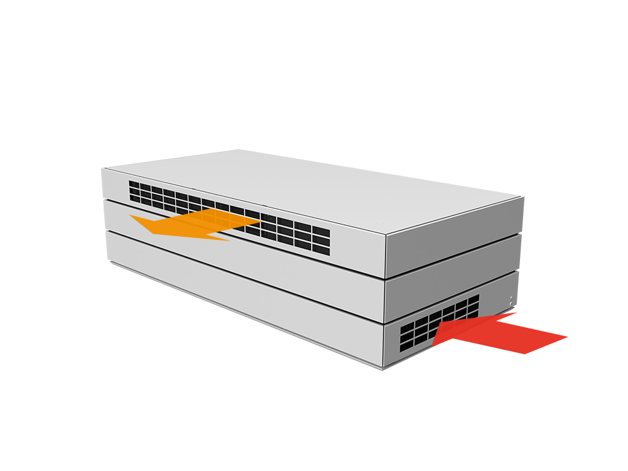

AM 500 HT är en horisontell version där uteluft och avluft är riktade bakåt från aggregatet. Tilluftsgallret sitter i den övre frontpanelen.

AM 500 HC

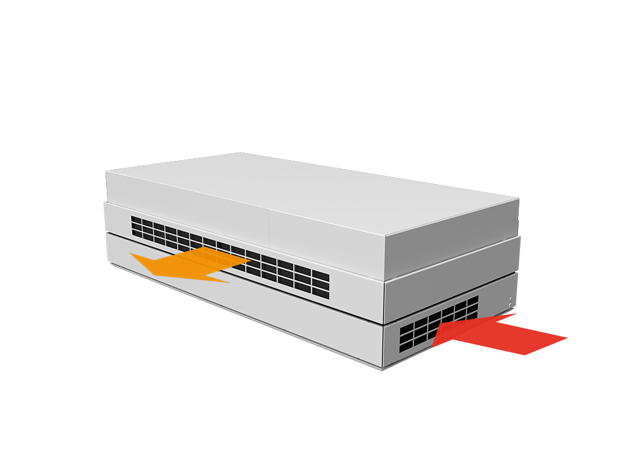

AM 500 HC är en horisontell version där uteluft och avluft är riktade bakåt från aggregatet. Tilluftsgallret sitter i den mellersta frontpanelen, och en tredjedel av aggregatet är inbyggd i taket.

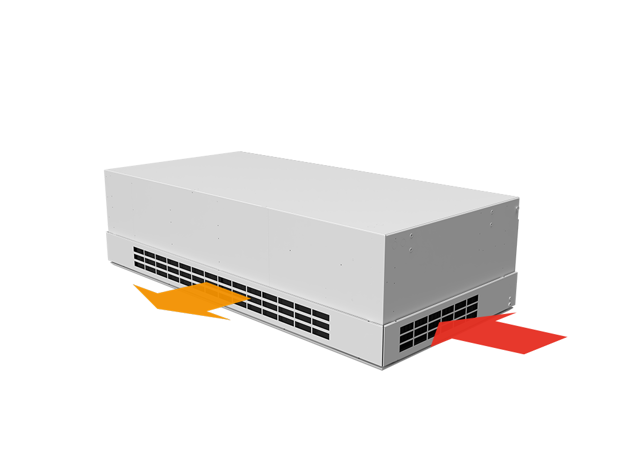

AM 500 HB

AM 500 HB är en horisontell version där uteluft och avluft är riktade bakåt från aggregatet. Tilluftsgallret sitter i den nedre frontpanelen, och två tredjedelar av aggregatet är inbyggda i taket.

AM 500 VT

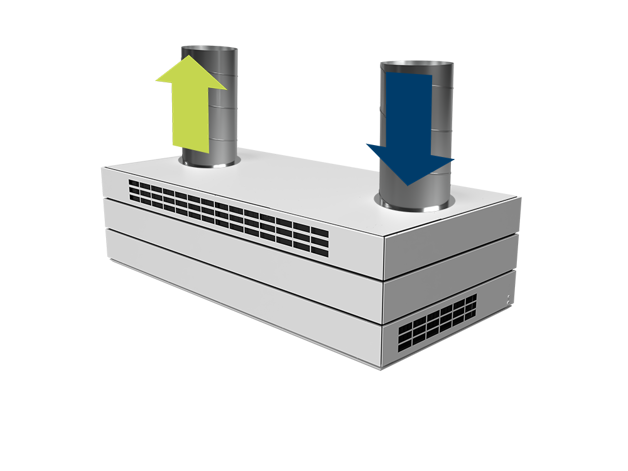

AM 500 VT är en vertikal version där uteluft och avluft leds upp genom aggregatets ovansida. Tilluftsgallret sitter i den övre frontpanelen.

AM 500 VC

AM 500 VC är en vertikal version där uteluft och avluft leds upp genom aggregatets ovansida. Tilluftsgallret sitter i den mellersta frontpanelen, och en tredjedel av aggregatet är inbyggd i taket.

AM 500 VB

AM 500 VB är en vertikal version där uteluft och avluft leds upp genom aggregatets ovansida. Tilluftsgallret sitter i den mellersta frontpanelen, och två tredjedelar av aggregatet är inbyggda i taket.
