AM 800

Airmaster AM 800 ventilationsaggregat är konstruerat för större lokaler med måttlig belastning och är därför det rätta valet för klassrum.

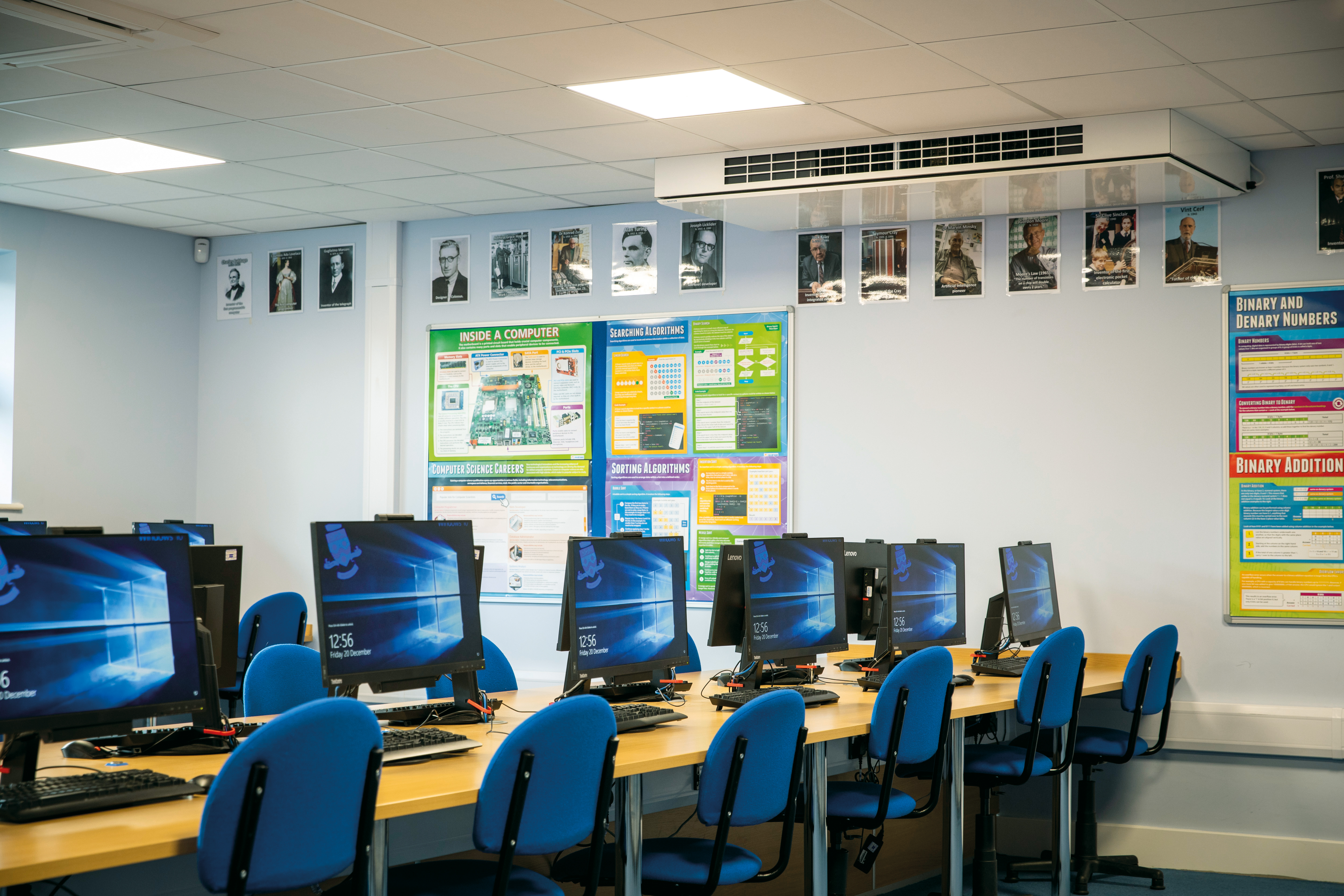

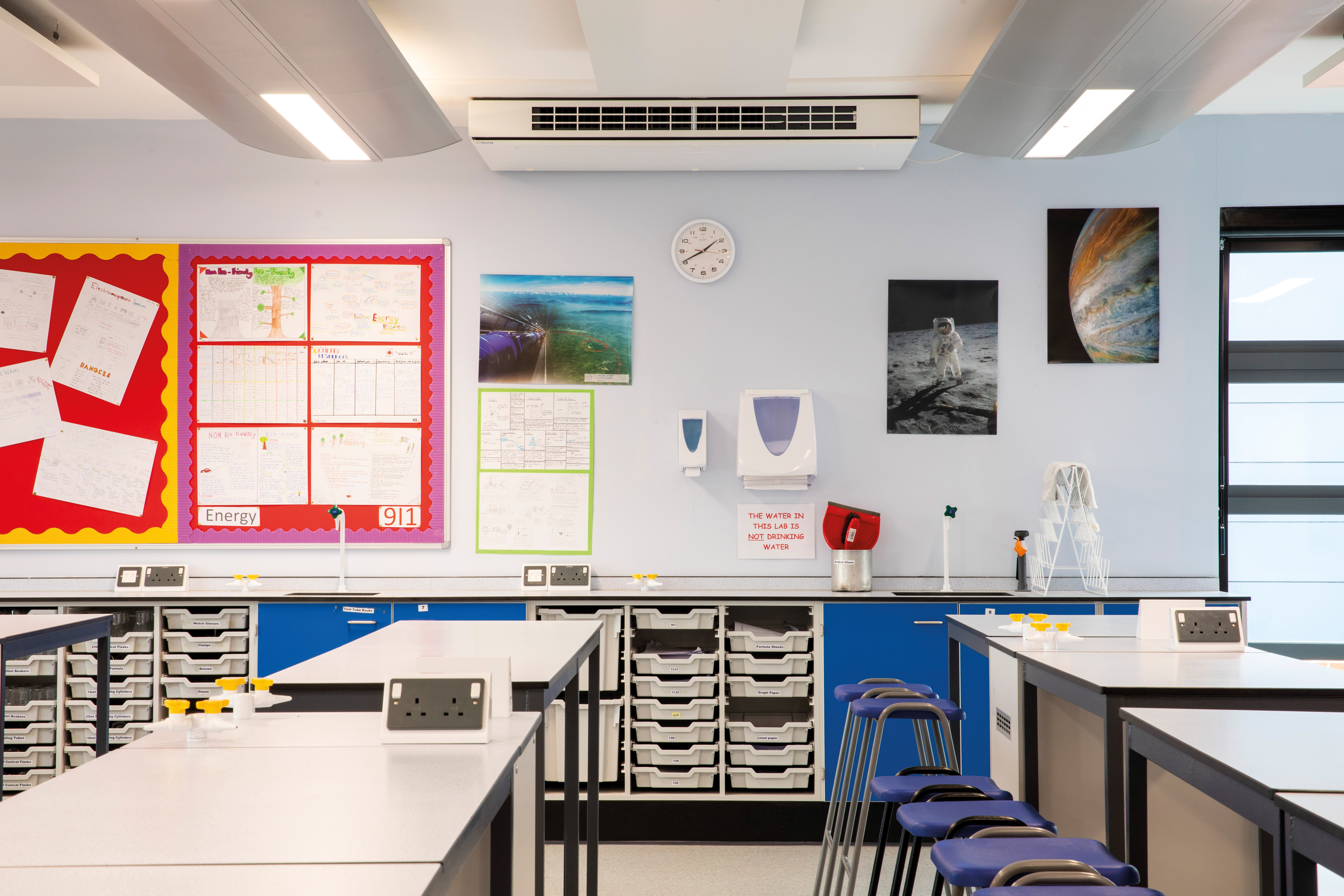

AM 800 är speciellt lämpligt som ventilationslösning för större klassrum, mötesrum och kontor där det finns behov av ett effektivt luftutbyte utan störande ljud.

Som Airmasters alla andra ventilationsaggregat kan även AM 800 behovsstyras med t.ex. CO₂-givare, som ser till att ventilationsaggregatet körs enligt t.ex. ett veckoschema OCH CO₂-nivån.

Därigenom ventileras det endast när det är behov av det, och endast med den luftmängd som behövs. Aggregaten förbrukar väldigt lite energi, och behovsstyrning minskar förbrukningen ännu mer. AM 800 kan beställas för separat styrning via en manöverpanel eller för att integreras i en central styrning.

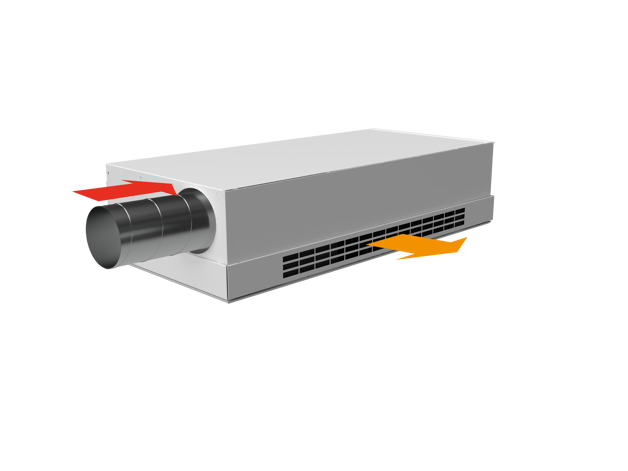

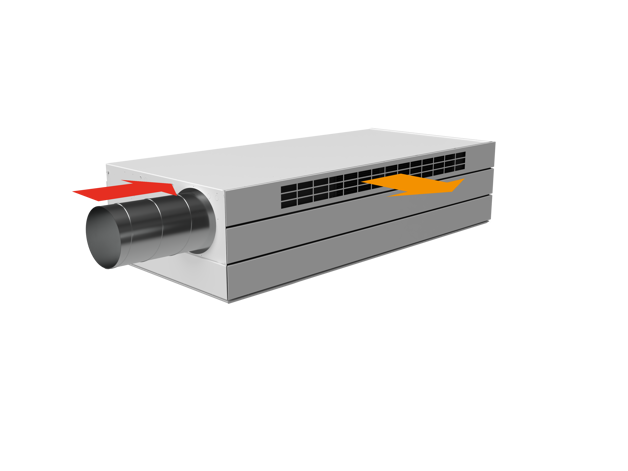

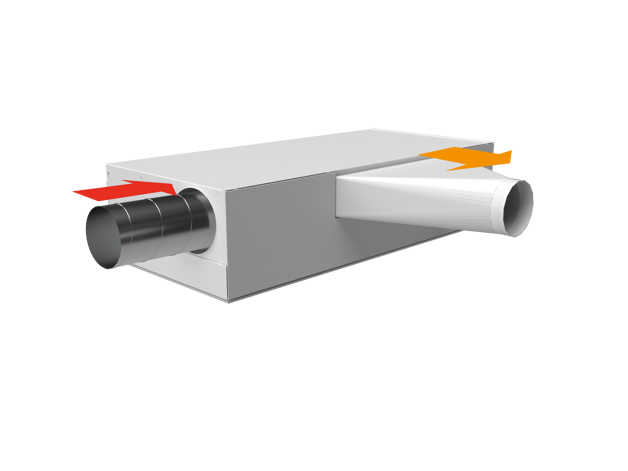

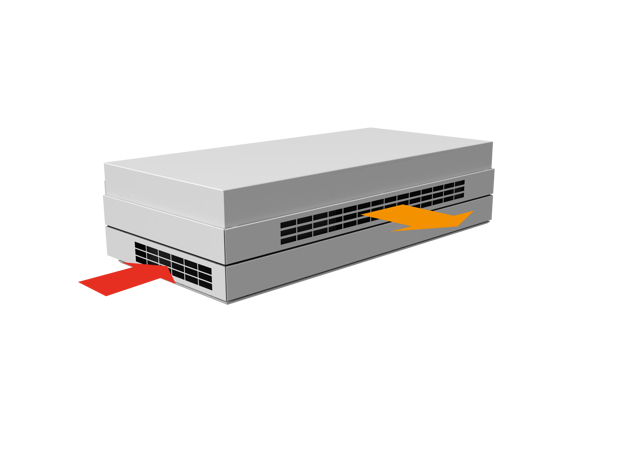

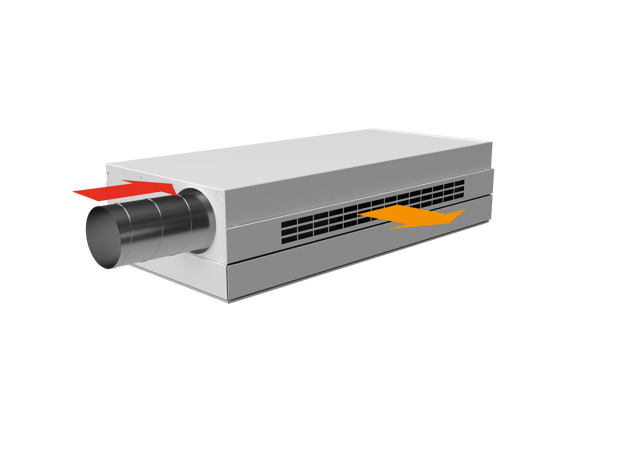

Beroende på lokalen och aggregatets placering monteras en horisontell eller vertikal modell. För AM 800 H modellen är det möjligt att ansluta en inverterstyrd CC 800 kylmodul. Det är också möjligt att ansluta frånluft och tilluft, eller bägge delar, i kanaler.

Exempel på användningsområden:

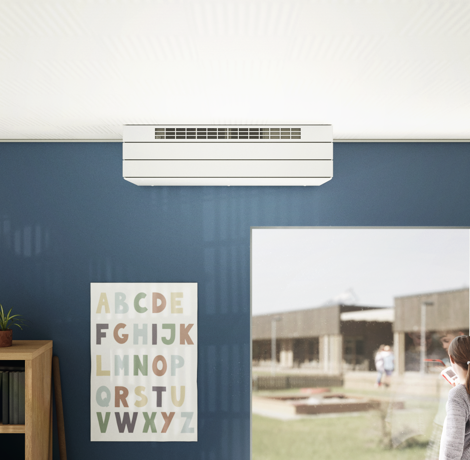

Skolor
Institutioner
Kontor
Möteslokaler

Downloads & Links

Datablad AM 800 Datablad CC 800 Kylmodul Manualer Ritningar Styrning och manövrering Verktyg och program AM 800 nomenklatur förklaring CC 800 nomenklatur förklaring Produktblad AM 800

Data AM 800

Tekniska data	Filterklass	30 dB(A)	35 dB(A)
Maximal kapacitet	ePM10 75% ePM1 55% ePM1 80%	650 m3/h 585 m3/h 520 m3/h	725 m3/h 653 m3/h 580 m3/h
Kastlängd (0.2 m/s)	ePM10 75% ePM1 55% ePM1 80%	7,7 m v. 650 m3/h 7,2 m v. 585 m3/h 6,7 m v. 520 m3/h	8,3 m v. 725 m3/h 7,7 m v. 653 m3/h 7,2 m v. 580 m3/h
Nominell ström*		1,1 A
Nominell upptagen effekt*		156 W
Elanslutning		1 x 230 V + N + PE / 50 Hz
Kanalanslutningar		Ø315 mm
Kondensavlopp		Ø16 mm
Vikt		157 kg
Motströmsvärmeväxlare		2 stk. Aluminium
Tilluftsfilter		ePM10 75%, ePM1 55% eller ePM1 80%
Frånluftsfilter		ePM10 75%
Färg, panel		RAL 9010 (vit)
Elkabel		3 x 1,5 mm2
Rekommenderad avsäkring		13 A
Läckström		<– 6 mA
Täthetsklass (luftläckage):		Klass L2 jfr. EN 1886:2007 Klass A1 jfr. EN 13141-7:2010
Dimension (BxHxDJ)		1910 x 474 x 916 mm
* Vid filterklass, tilluft / frånluft: ePM10 75% / ePM10 75%

Elektrisk Värmebatteri	Förvärme	Eftervärme
Värmeeffekt	1500 W	1000 W
Termosäkring, automatisk återställning	75°C	75°C
Termosäkring, manuell återställning	120°C	120°C

Vattenburet eftervärmebatteri	Eftervärme
Maximal drifttemperatur	90°C
Maximal drifttryck	10 bar
Värmeeffekt	1379 W*
Anslutningsdimension	1/2" (DN 15)
Material rör/fläns	koppar/aluminium
Motorventil, öppnings- och stängningstid	60 s
* Kapacitet vid: tillförsel/retur temperatur 60/40°C, vattenmängd 60 l/h

Standard och tillval

STANDARD OCH TILLVAL	AM 800
Bypass	x
Elektrisk förvärmebatteri	•
Elektrisk eftervärmebatteri	•
Vattenburet eftervärmebatteri	•
CO2-givare (inbyggd)	•
PIR/närvarogivare (inbyggd)	•
Hygrostat	•
Kondenspump	•
Kylmodul (endast för horisontell modell)	•
Motorstyrt avluftsspjäll	x
Motorstyrt tilluftssspjäll	x
Kapacitiv retur för motorstyrt spjäll	•
Motströmsvärmeväxlare (alu)	x
Energimätare	•
Upphängning väggram / takram	•
Mini B USB (på aggregatets front)	•
Boomerain Ø315	•
x : standard • : tillval

Kastlängd

Airmasters ventilationsaggregat sprider tilluften på olika sätt beroende på inställningarna av tilluftslamellerna.
På bilden till visar de blå färgtonerna kastlängderna vid olika luftmängder för aggregatet.

1. Kastlängd, sett uppifrån
2. Kastlängd, sett från sidan

Data CC 800 kylmodul

TEKNISKA DATA
Nominell kyleffekt*	5240 W
Min. kyleffekt*	990 W
Nominell EER	4,72
Max. luftmängd	650 m3/h
Min. luftmängd**	260 m3/h
Elanslutning	1 x 230 V + N + PE / 50 Hz
Nominell elektrisk effekt	1110 W
Nominell strömstyrka	6,8 A
Elektrisk effektfaktor	0,71
Max. läckström	2,0 mA
Kylmedel	R410a
Fyllning	820 g
Kanalanslutning	Ø315 mm
Avloppsslang, diameter inv./utv.	Ø8/12 mm
Energiklass	A+++
Vikt	100,7 kg
Dimension (BxHxDJ), inkl. aggregat	1910 x 474 x 1321 mm

AM 800 versioner

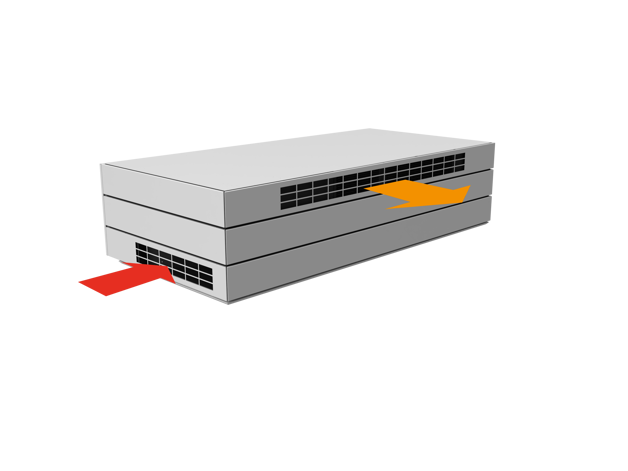

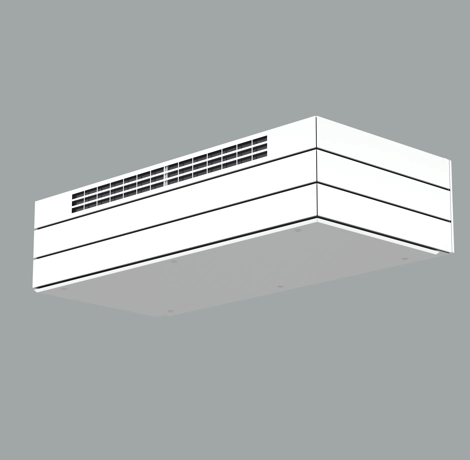

AM 800 HT

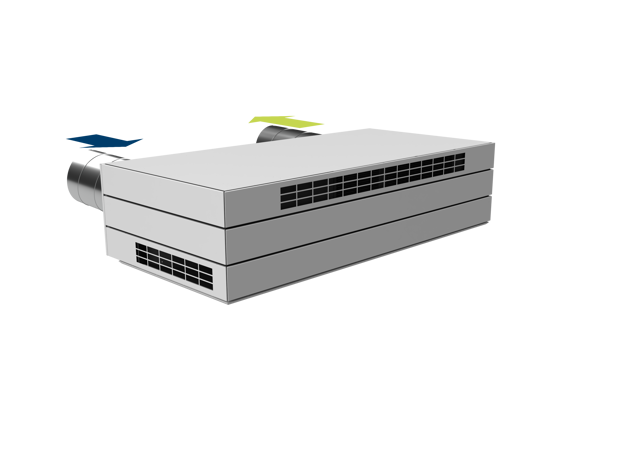

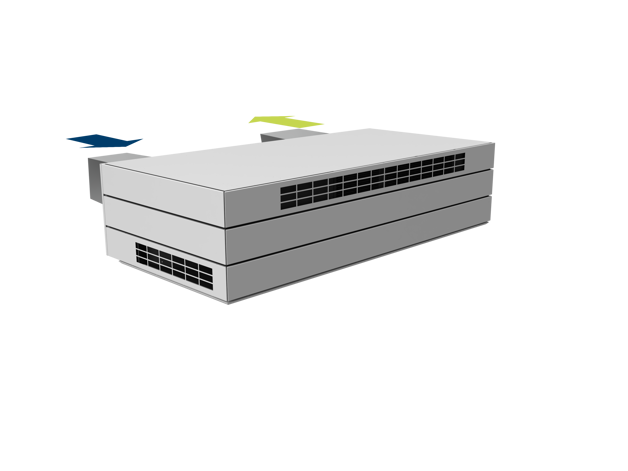

AM 800 HT är en horisontell version där uteluft och avluft är riktade bakåt från aggregatet. Tilluftsgallret sitter i den övre frontpanelen.

AM 800 HC

AM 800 HC är en horisontell version där uteluft och avluft är riktade bakåt från aggregatet. Tilluftsgallret sitter i den mellersta frontpanelen, och en tredjedel av aggregatet är inbyggd i taket.

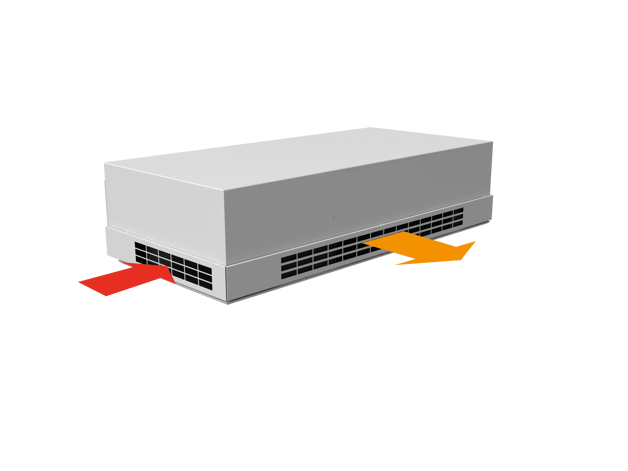

AM 800 HB

AM 800 HB är en horisontell version där uteluft och avluft är riktade bakåt från aggregatet. Tilluftsgallret sitter i den nedre frontpanelen, och två tredjedelar av aggregatet är inbyggda i taket.

AM 800 VT

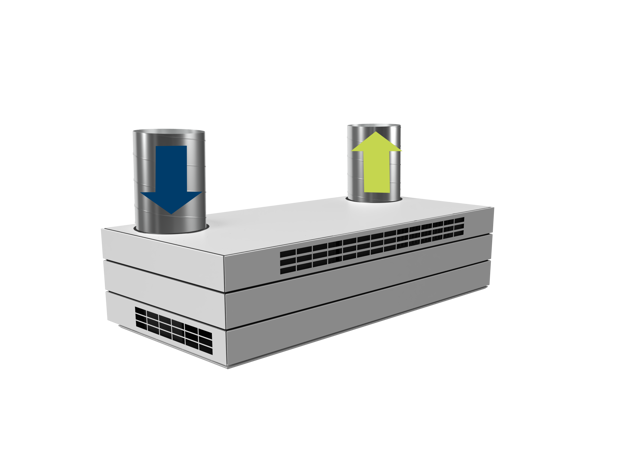

AM 800 VT är en vertikal version där uteluft och avluft leds upp genom aggregatets ovansida. Tilluftsgallret sitter i den övre frontpanelen.

AM 800 VC

AM 800 VC är en vertikal version där uteluft och avluft leds upp genom aggregatets ovansida. Tilluftsgallret sitter i den mellersta frontpanelen, och en tredjedel av aggregatet är inbyggd i taket.

AM 800 VB

AM 800 VB är en vertikal version där uteluft och avluft leds upp genom aggregatets ovansida. Tilluftsgallret sitter i den mellersta frontpanelen, och två tredjedelar av aggregatet är inbyggda i taket.
